顶博电力带你了解广西顶博发电机组制造的废气涡轮增压器是如何装配的

2018-04-04
来源: 顶博电力
19859

  废气涡轮增压器能有效地利用柴油机排出的废气脉冲能量驱动径流式涡轮,带动与涡轮同轴的离心式压气机叶轮高速旋转,使空气压力升高,并由柴油机进气管进入气缸,提高柴油机的充气量,可供更多的柴油燃烧,从而提高柴油机的输出功率与经济性。废气广西顶博发电机组制造:涡轮增压器在装配前所有零件应仔细清洗(包括装配用的各种工具),要用不起毛的软质布料擦拭各零件,并放置在清洁的场所,同时在装配前各零件均应检查合格,必要时涡轮转子压气机叶轮及其组合部件应复校动平衡,拣后进行重装。


  加装期间及主要点给出。  ①把两边壳的压气机端朝上,将扭簧卡环装到压气机端的轴套套座孔內侧环槽中,主意不要再碰伤轴孔。随后倒入抹上清洗液压油的变动的轴套套,扭力环再装到另一个说的是扭簧卡环。在装变动的轴套套时,要主意把内侧有油槽的一边积极向上。在4个扭簧卡环装到后,均要观察卡环能不是完全开启环槽体内。

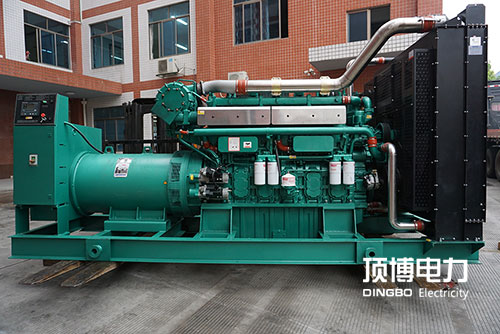

广西顶博发电机组制造的废气涡轮增压器

  ②把中间商壳的泄压阀端朝上宛如关键步骤①中常述次序将压缩弹簧卡环、波动滚柱的轴承套、扭力环按序装人泄压阀端滚柱的轴承套孔中,在装波动滚柱的轴承套时要重视把侧边有油槽的左端往右。


  ③用细尼龙绳设计制作的两只圆盘套在小手指上,将两只弹性力抽真空环伸出,套人泄压阀定子和转子轴抽真空环槽中,关注不可能稍微用力过猛,进而造成弹性力抽真空环永远弯曲变形或裂开。


  ④在重新安装蜗轮电机电机定旋转叶轴上两种浮力填料封好性能环时收口地理位置应安排好180°,然后呢在填料封好性能环上抹上便于汽车机油,格外小心地将电机电机定旋转叶插到之间壳中去,粉色二件套时特别注意最好不要使轴上场阶及英制螺纹碰伤上浮轴承套里孔外层。为解决粉色二件套时环从一旁滑出或断了,浮力填料封好性能环相比于电机电机定旋转叶轴的位叠要居中,并依附于之间壳座孔上锥面作引导和帮助,使之能工作顺利滑人填料封好性能环座孔中。


  ⑤用力托住已装人群·两边壳的齿轮风扇叶片,将齿轮风扇叶片外贸出口处六角形台肩夹在台虎钳上,井用力缓缓揽住两边壳不使引发意外事故的倾俩,主要要处理齿轮定子和转子轴从两边壳中滑小。


  ⑥将转矩片和隔陷井在轴上,再放进抹上洁面发动机机油的转矩轴套,准备转矩轴套水平上边的进油孔要往下贴准中心壳上的进油孔,最后放上止动平垫,压紧4个螺拴后,将止动平垫翻边人寿保险,锁起4个高强螺栓。最后再将另一个块转矩片套在轴上及装到挡油板,准备挡油板上的导油舌,需要伸入回油腔。


  ⑦将已可装弹性势能封好环的轴封抹上干净发动汽车机油后安装压气机端气封板上响应的座孔中去,安装前将好几个环的留口地方起拱,使之相隔180°,另将“o”形天然橡胶制品封好加盟陷阱人压气机气封板儿外圆的环槽中,考虑到方便于压入上面壳,天然橡胶制品封好圈外圆单单从表面上适度抹上些薄发动汽车机油,再压人上面壳机身中去。


  ⑧在对电机转子及压气机水泵离心水泵水泵叶片上动发展标志后套上压气机水泵离心水泵水泵叶片,将自锁螺母拧上并扭松至与轴一端上的动发展符号对 【此情此景的扭松转矩为39~44N.m (4-4.5kgf.m)】,在扭松时不准许压气机水泵离心水泵水泵叶片相于轴有运动(若压气机水泵离心水泵水泵叶片不会尽早套入轴上时,可将压气机水泵离心水泵水泵叶片浸到煮沸预热后再套入)。


  ⑨从台虎钳上拆卸已精好的乐队组合件,按没想到符号存放在无叶蜗壳中,注意力在组装时不要再倾斜否则碰伤增压叶子尖端要素,第二再装上锅轮端托板及止动垫圈,紧固六角螺母【紧固转矩为39N .m (4kgf.m)】后,将止动垫圈翻边锁死4个螺母。


  ⑩将压气外壳对着标示装到中部壳中去,安装前先将“v”形夹箍套群体中部壳,并特别注意安装时不可以歪掉,容易压气外壳脚弧要素碰伤压气机风机叶轮树叶顶级要素,装上“v”形夹箍并扭松螺柱【扭松转矩为14.7N -m (1.5kgf - m)】。  在里面壳进油孔中吸取保养汽车机油后,用力推动桨叶应灵巧电动机,井贴心测听,检杳有元碰擦声。


  总装完后,避免中所二项进行測量。  1.涡轮机增压压气机电机定子和转子轴上转动量的在线测量方法,把有千分表的吸铁表座摆放在蜗壳出口到处卡箍三视图上,将千分表的在线测量方法棒终端顶在涡轮机增压扇叶出口到处处的六角形台肩三视图上,用手推拉电机定子和转子轴即测量较大轴上转动量,其值应需小于0. 25mm,若已超此值,则应进一个步骤查看止推滚动轴承及扭力片等各整合件。此法都可以于增压器机壳已装在汽轮机的情况下的法测。


  2.压气机径向空隙,用手掌指从径向压电机转子轴上自锁螺母后,用木材厚薄规检测的压气机转子嫩叶与压气外壳中是较为小的间璩,此空隙应大过0.15mm,少于此值时,要进行卸下来检验。检验时警惕就不要毁坏转子上嫩叶,此法同时可以在已安装使用涡轮增压器的超临界锅炉积极进取行。


 广西顶博电力带你了解广西顶博发电机组制造的废气涡轮增压器是如何装配,如需广西发电机相关技术支持,欢迎来电咨询恰谈:13667715899
