前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷油阀调节器为机械设备制造新线路式调节器，其搭建如右图。I号喷油阀调节器主要的由推动件、飞球、调节大弹簧、传输一些和调控一些等分为。I号喷油阀调节器的推动件为都具有60°。锥面的推动盘。在推动盘的內侧有四个沿径向的半圆型带槽。推动盘压紧在推动轴套上而和它串成集成，接着根据半圆键和卡紧螺母使其和喷油阀的轴承轴接接。

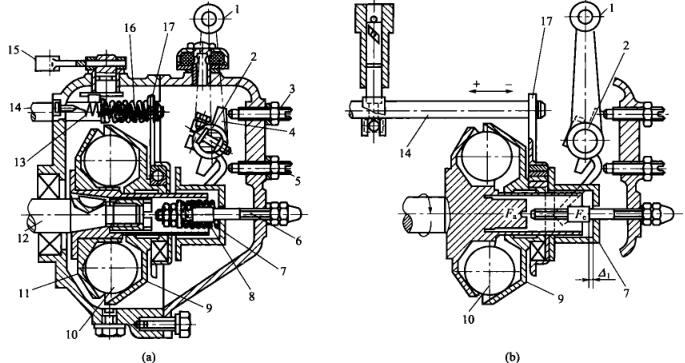

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  四个直经为25.4mm的飞球放置win7带动盘的凹罐内，随win7带动盘共同划动。飞球另侧为与中轴线成45°锥面的扭力盘，扭力盘滑套在win7带动轴套上。业务时飞球的抽滤力使用在扭力盘上，其支承分力Fa.将使扭力盘沿支承划动。三件套在扭力盘.上的划动滚动轴承和传送板也也无常的意思手机。传送板上部套在喷油拉杠上，之所以喷油拉杠也也无常的意思手机，进而变动喷油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
